以前公開したブログの再掲載です。
前回公開したときに中途半端に中断していたので、分かりやすくする為に再度公開いたします。



ＶＦＲ８００のサイレンサーを製作します。

ワンオフマフラー製作に於いては、スリップオンやフルエキを問わず、ほとんどの場合、一番最初に製作するのが、「サイレンサー」です。

今回は、縦１３０ｍｍ、横１００ｍｍのオーバルで、テーパーエンドのサイレンサーの予定です。


ウチの在庫のオーバルサイレンサーを使って装着位置を探してみましたが、リアサスのストロークが大きく、タイヤとヒットするのを避けなくてはなりません。

その為、サイレンサーの為に使えるスペースが狭く、自ずとサイレンサーは斜めに傾けて付ける事になりました。

ですのでテーパーエンドの材料切り出しも複雑なカットになります。

以下、製作の手順です。

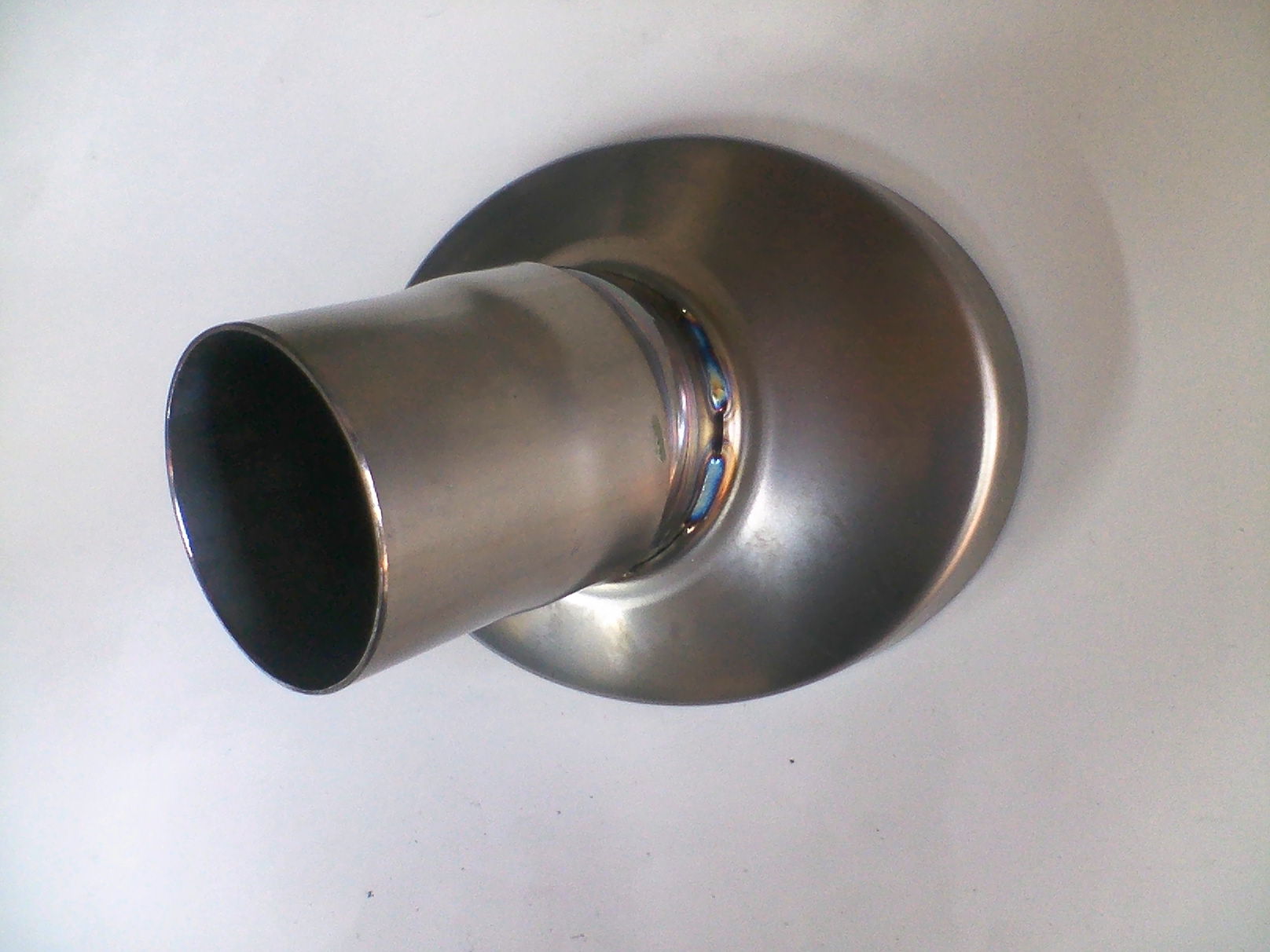

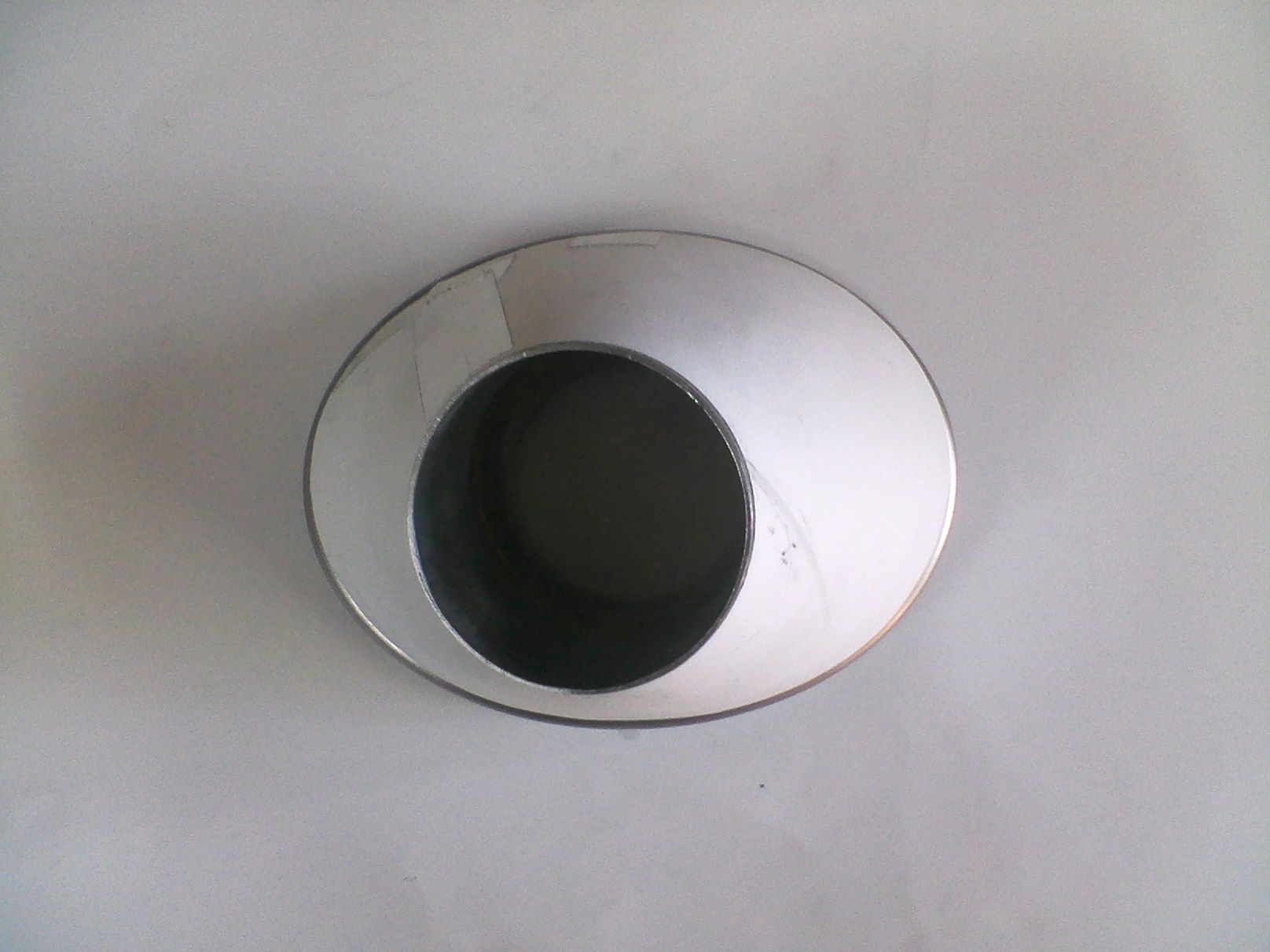

1.オーバル出口のフタに、出口パイプを溶接します。

もちろん全て、チタンです。



２.出来たフタに、厚紙を円錐状に巻いて型紙をおこします。

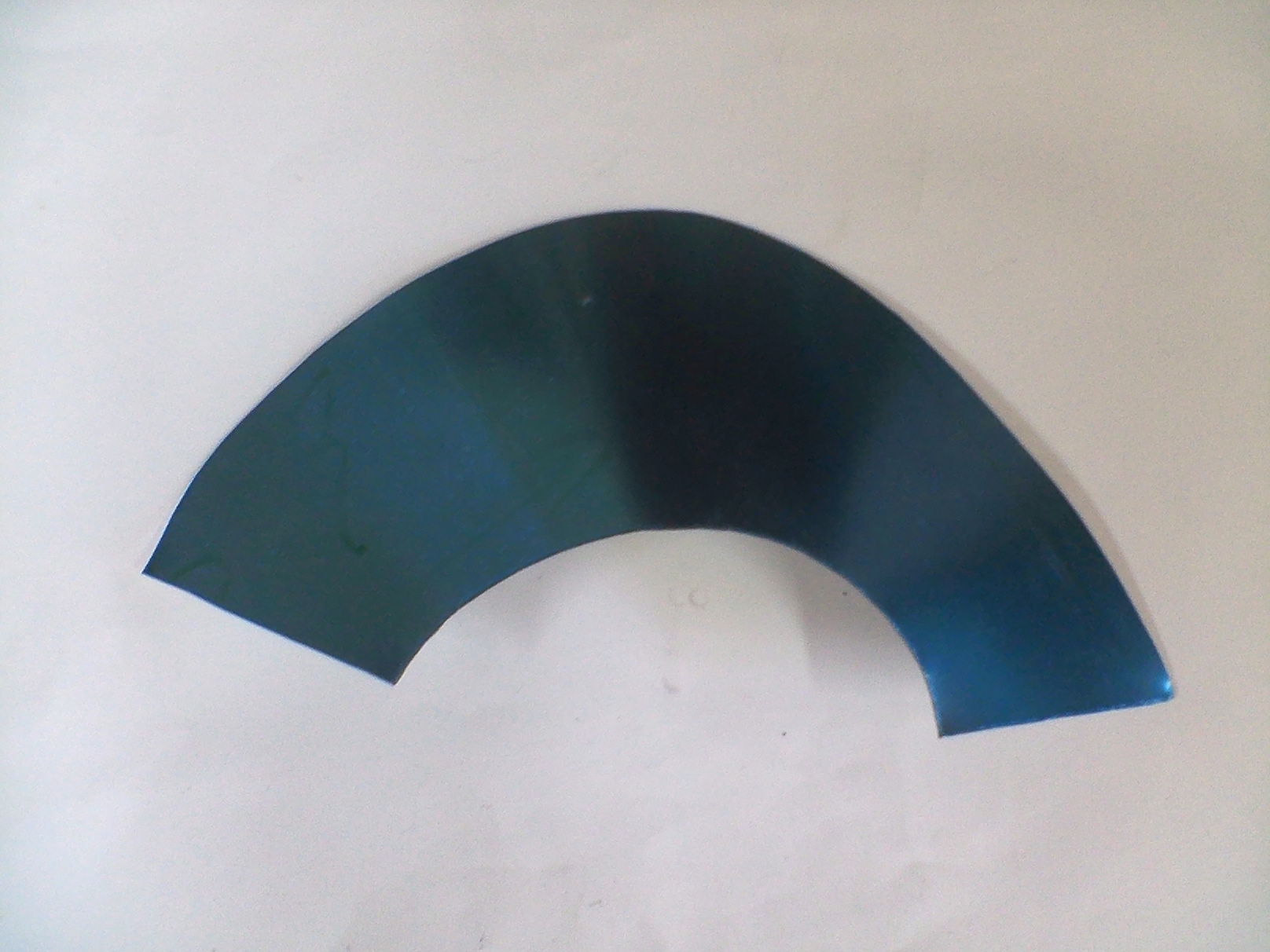

３.出来た円錐状の型紙を開きます。

出口の角度が通常と違い、斜めに出る形状の為、いびつな形の型になりました。

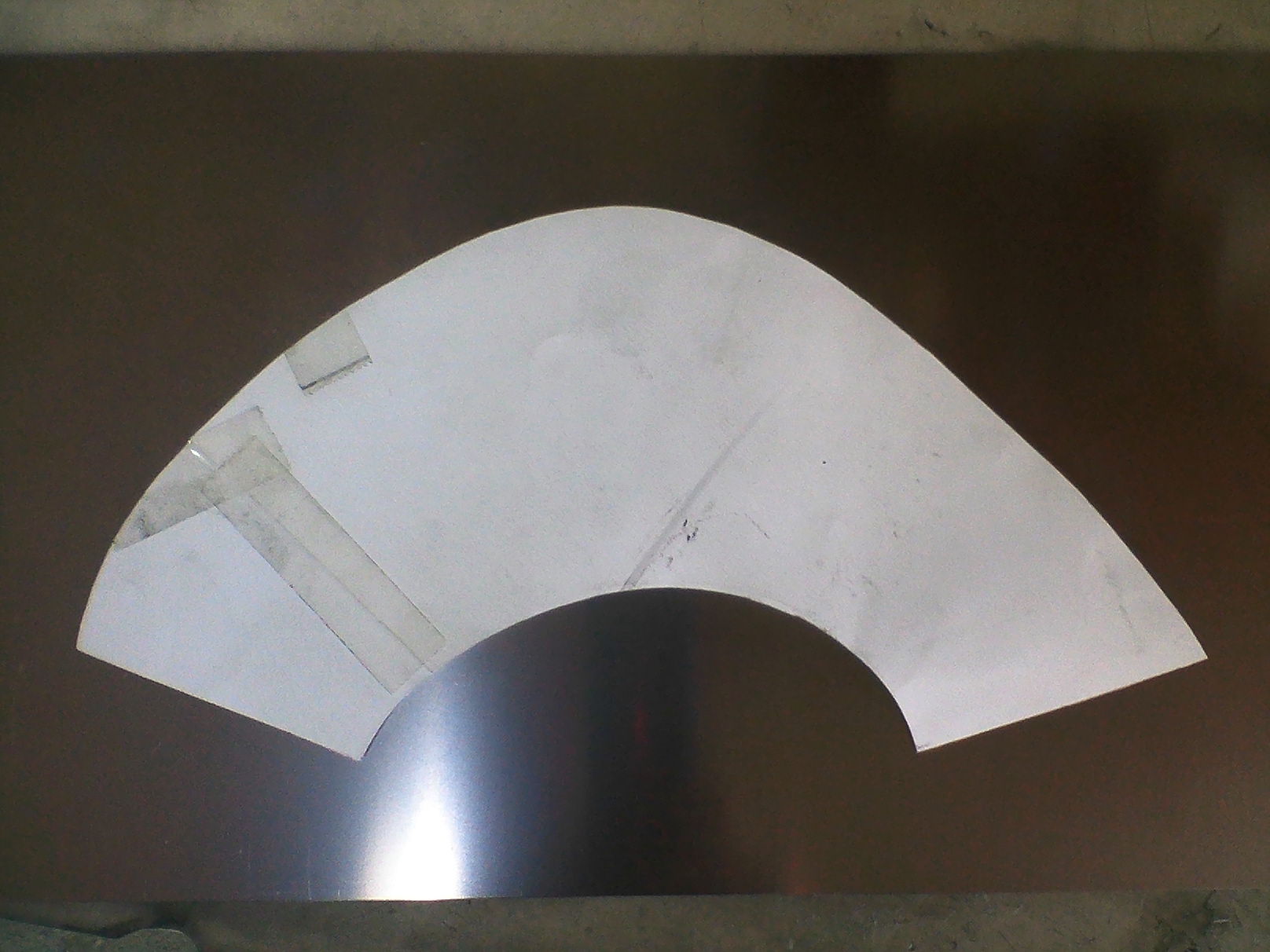

４.型紙の通りにチタン板を切り出します。

こういった形状は図面を引くのが難しいので、レーザーカットは使いにくいです。

３Ｄ・ＣＡＤを使えれば出来るのでしょうけど・・・

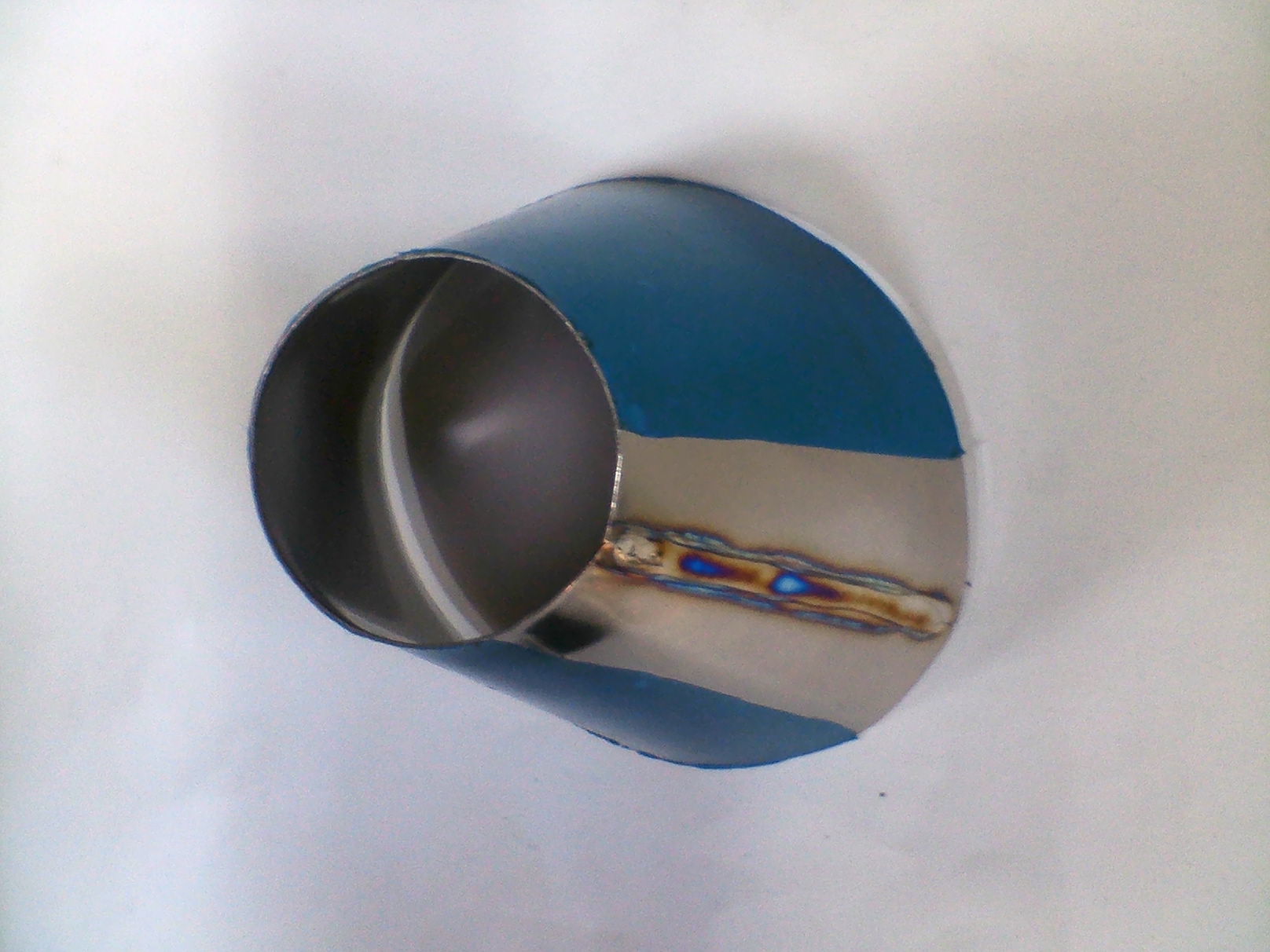

５.切り出した０．６ｍｍ厚のチタン板を、おおよその形で円錐状に巻き、突合せ溶接します。

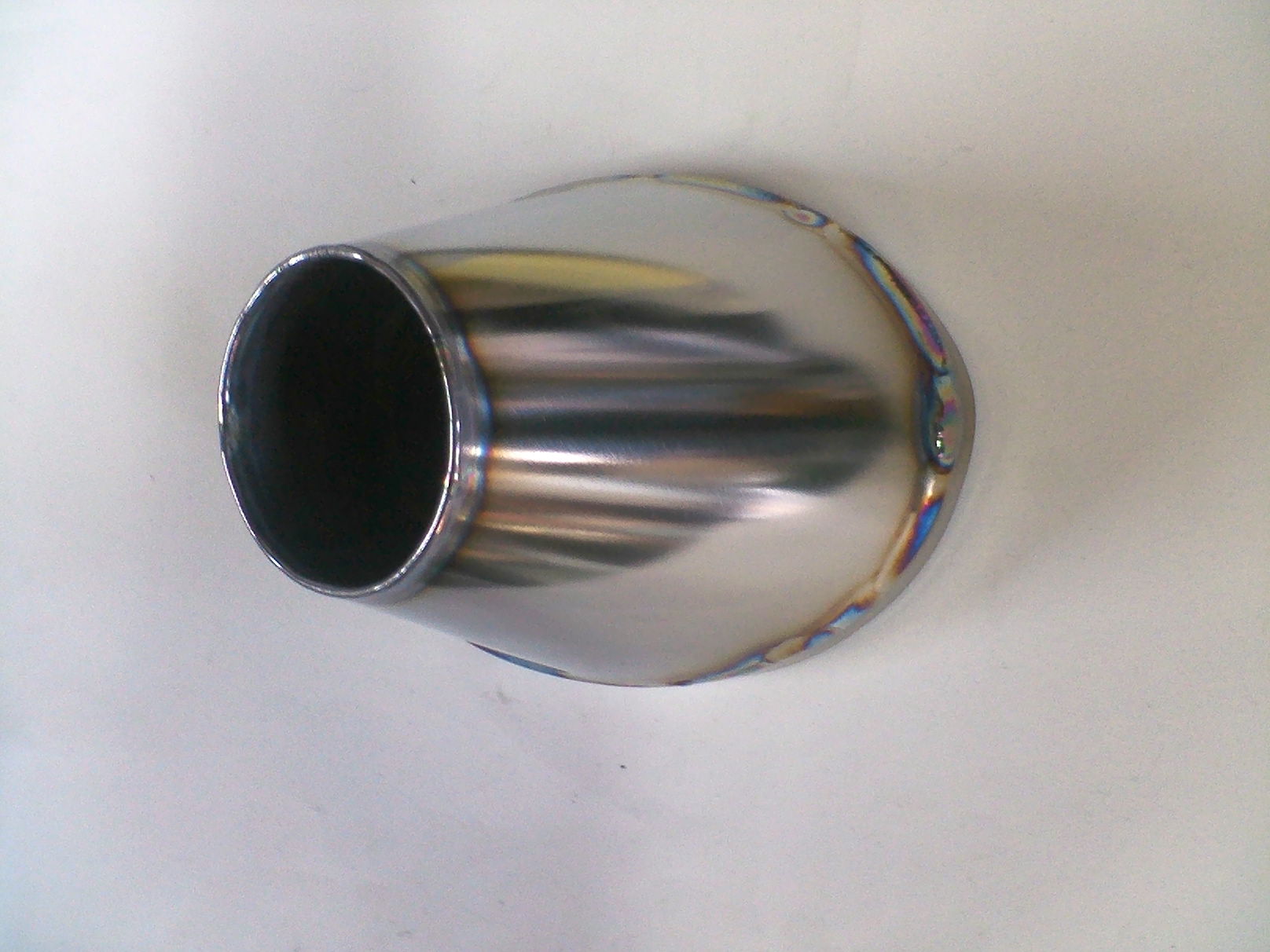

６.最初に製作したオーバルキャップに、チタン円錐をかぶせ、溶接します。

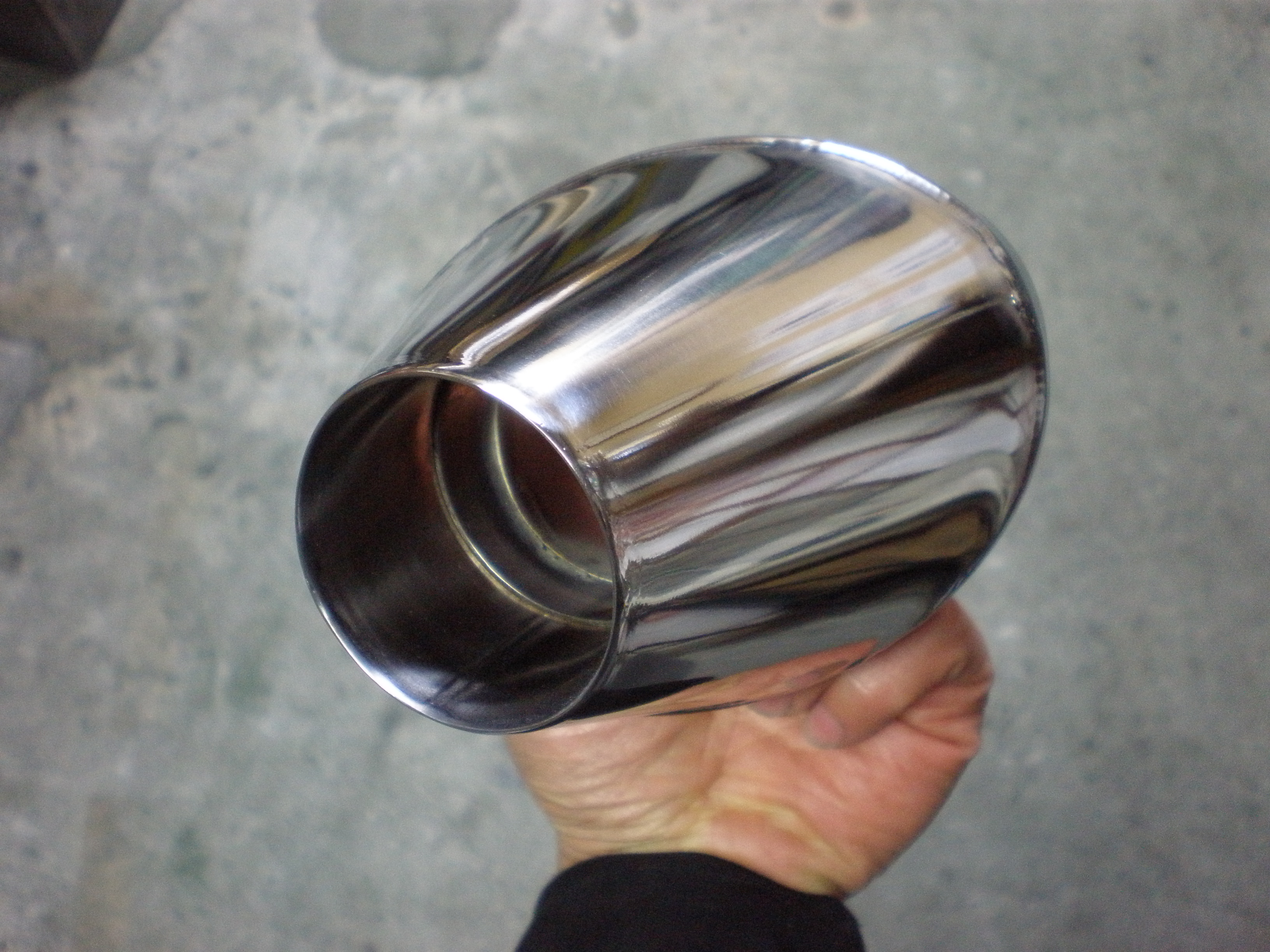

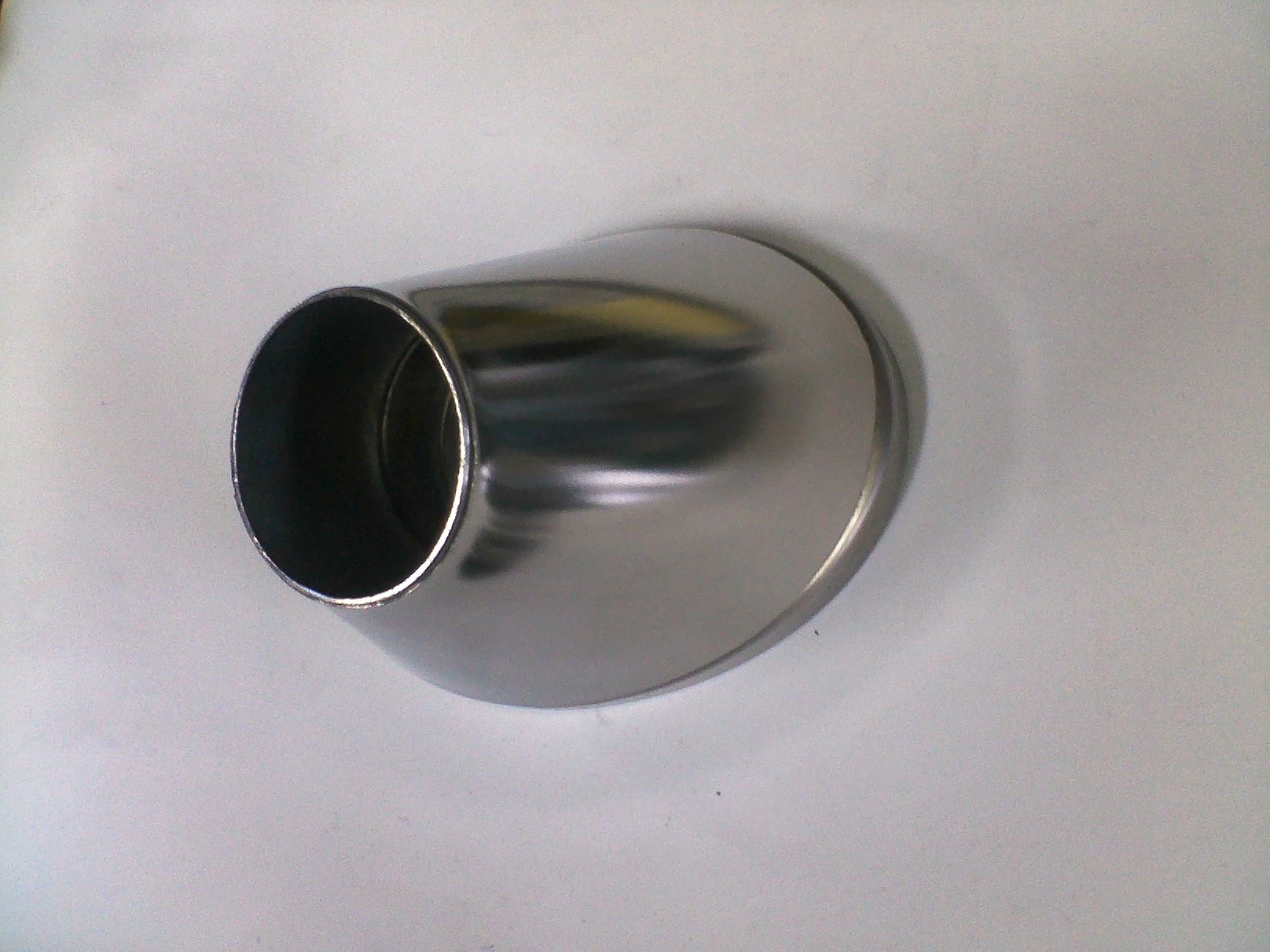

７.先端部の溶接ビードを削って成型し、研磨します。

チタンの研磨って、結構難しいんですよね(苦笑)

チタンは、マグネシウムと同じ、「活性金属」と呼ばれる、燃える金属と同じ部類です。

ヘタすると、加工熱で爆発するそうです。

私は爆発させた事はありませんが、研磨中に、粉になったチタン粉に引火して慌てたことがあります。

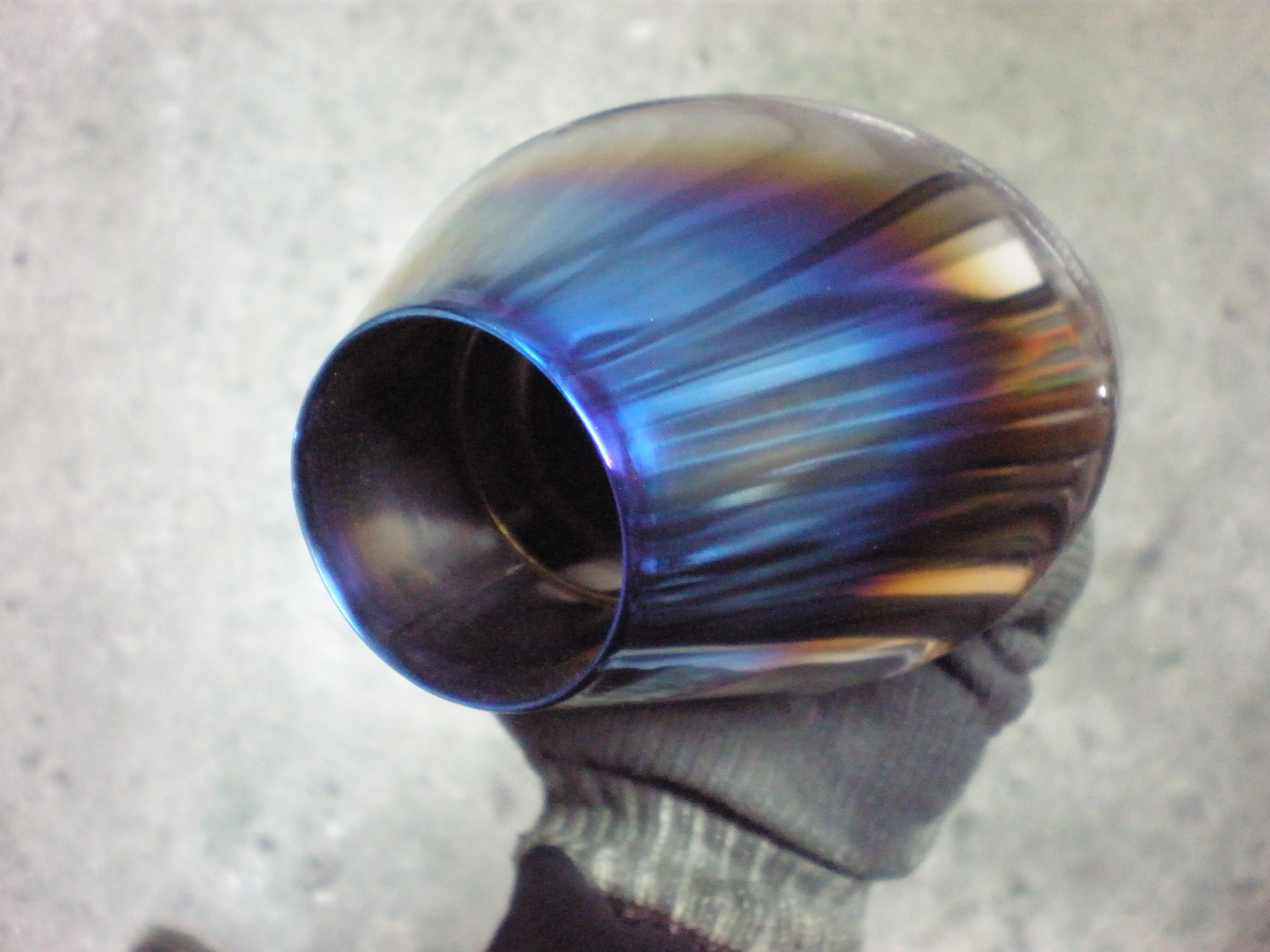

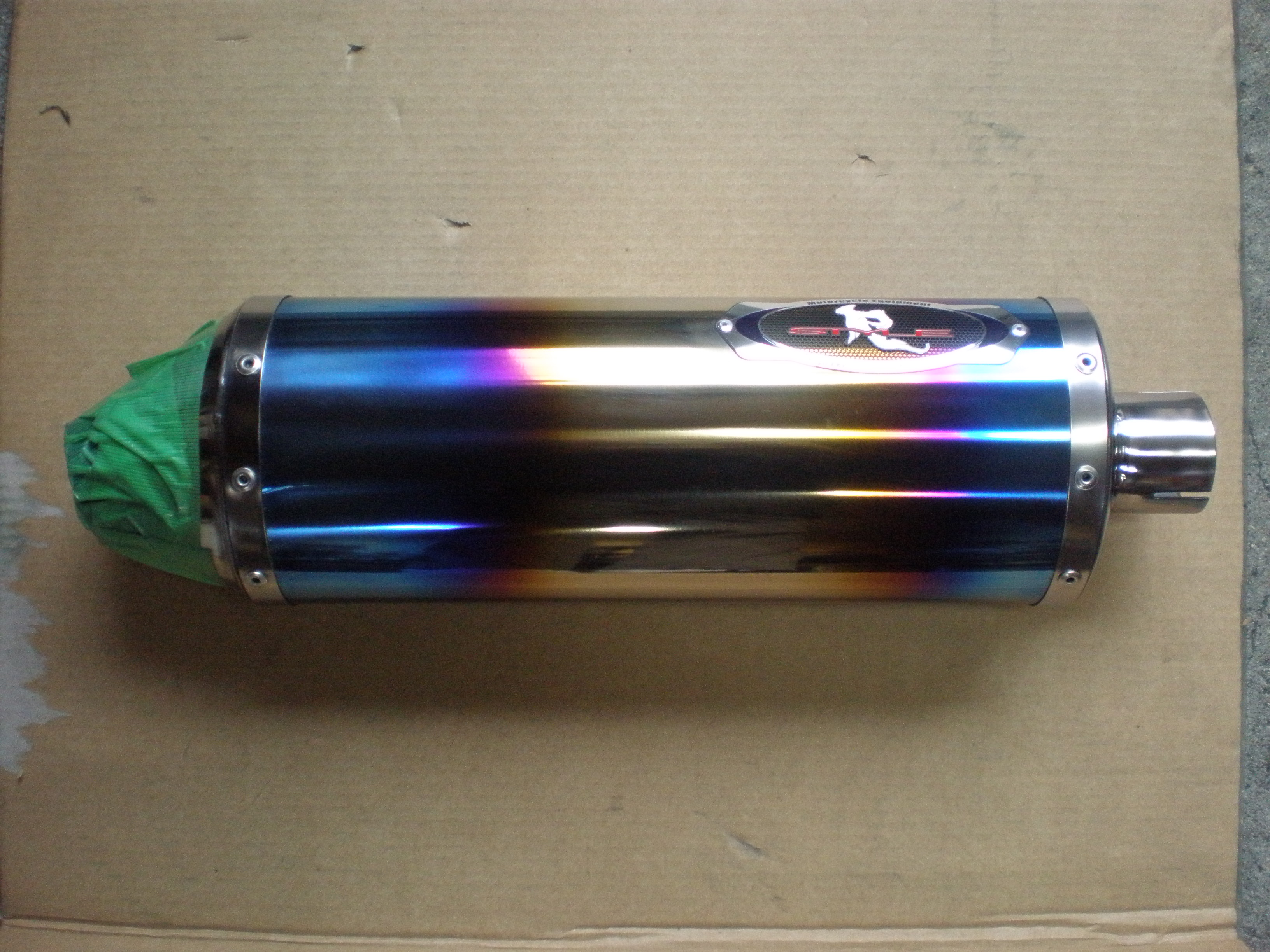

８.最後は、焼け色を付けて完成です。

R-style的に言うと「ヒートカラー」です。

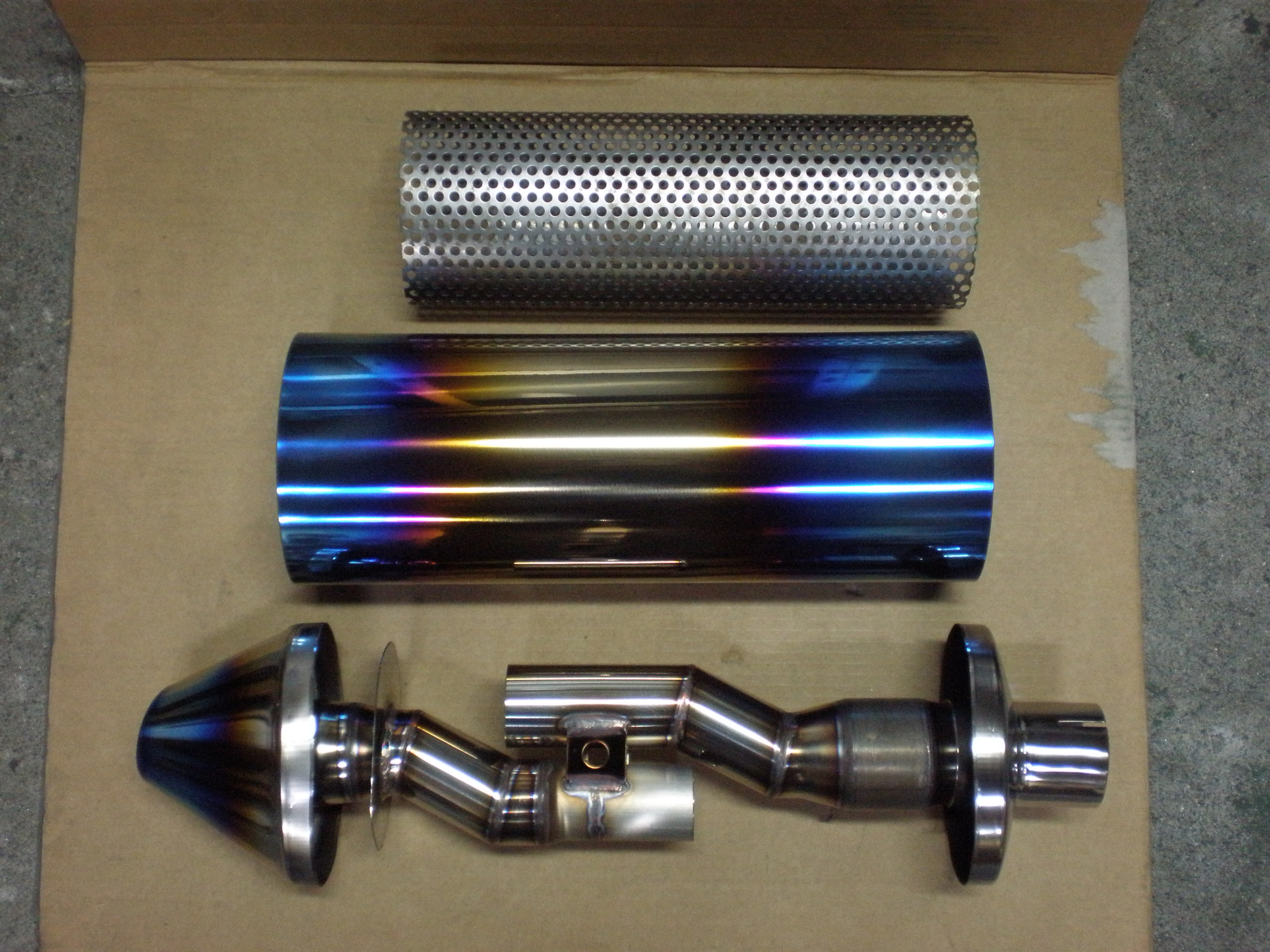

今回のサイレンサーは、RSTCシステム＋キャタライザーで、ハイスペックになる予定です^^

車検対応も狙ってます。

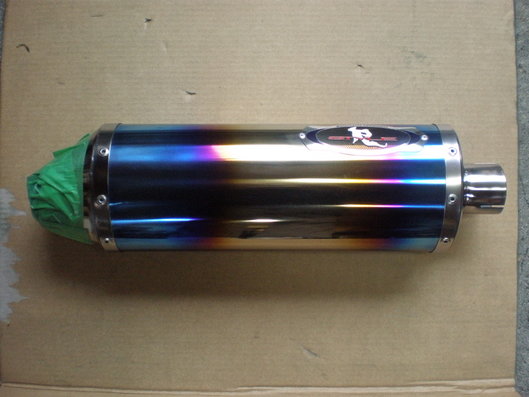

また今回もカッコいいサイレンサーが出来ました。

今から、エンジン始動を楽しみにしています。
