先日から続く、ヴェスパＧＴＳ300ｉｅのワンオフマフラー製作です。

前回の記事は以下からどうぞ。

http://blog.livedoor.jp/marunmarun1/archives/1137752.html



最近大人気のオーバル・テーパーエンドキャップの製作です。

今回は、サスペンションのストローク時に、このキャップも含めたサイレンサー本体が、ボディカウル内に入りますので、キャップの長さに制約があり、あまり長く出来ません。

その事を踏まえての製作となります。

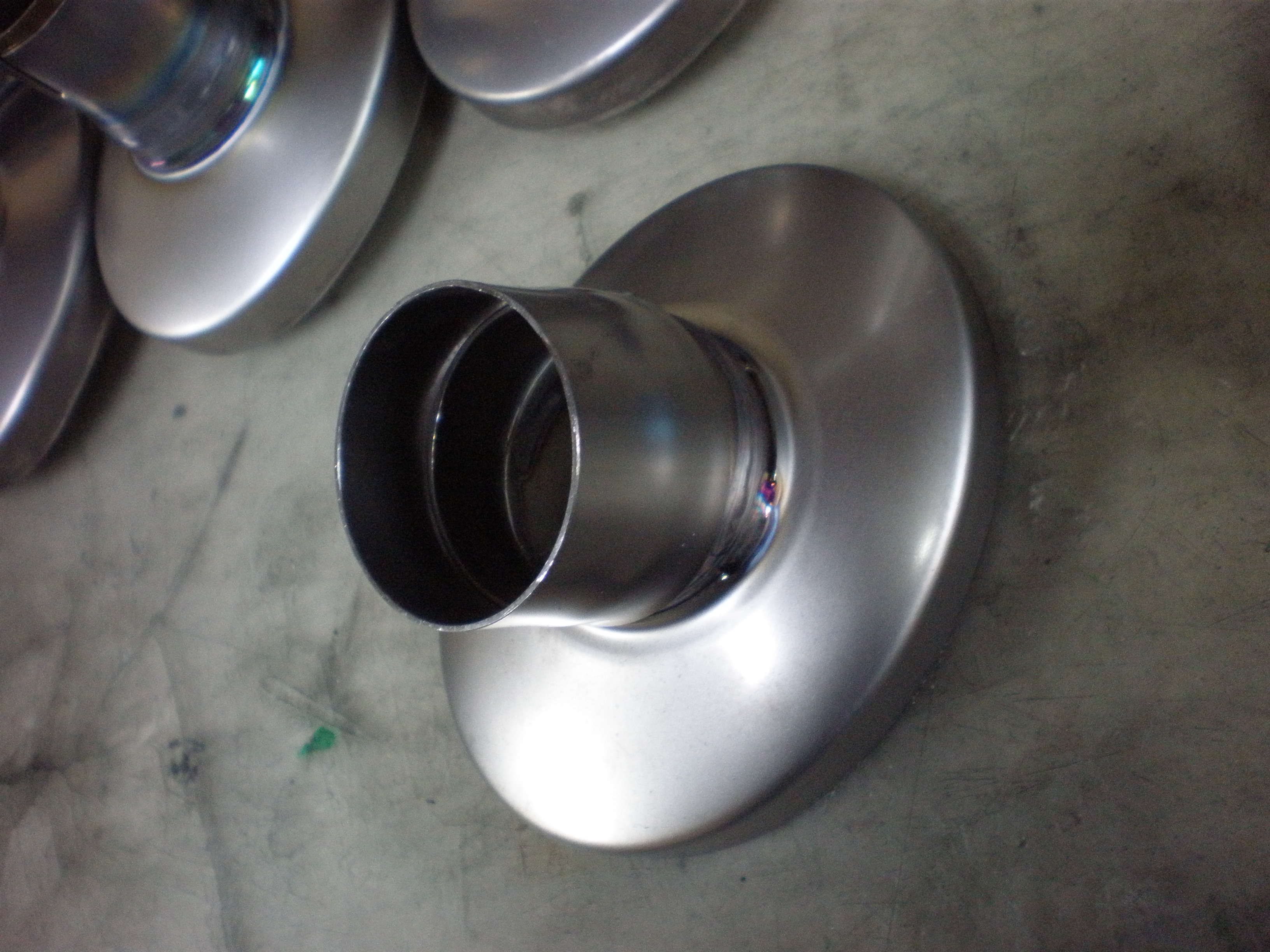

先ずはオーバルキャップにパイプを溶接します。もちろんフルチタンです。

このパイプの長さでキャップ長が決まります。

今回はいつもより短めになります。



次に、厚紙をテーパー形状に巻いてカットします。

これがチタン板をカットする為の型紙となります。

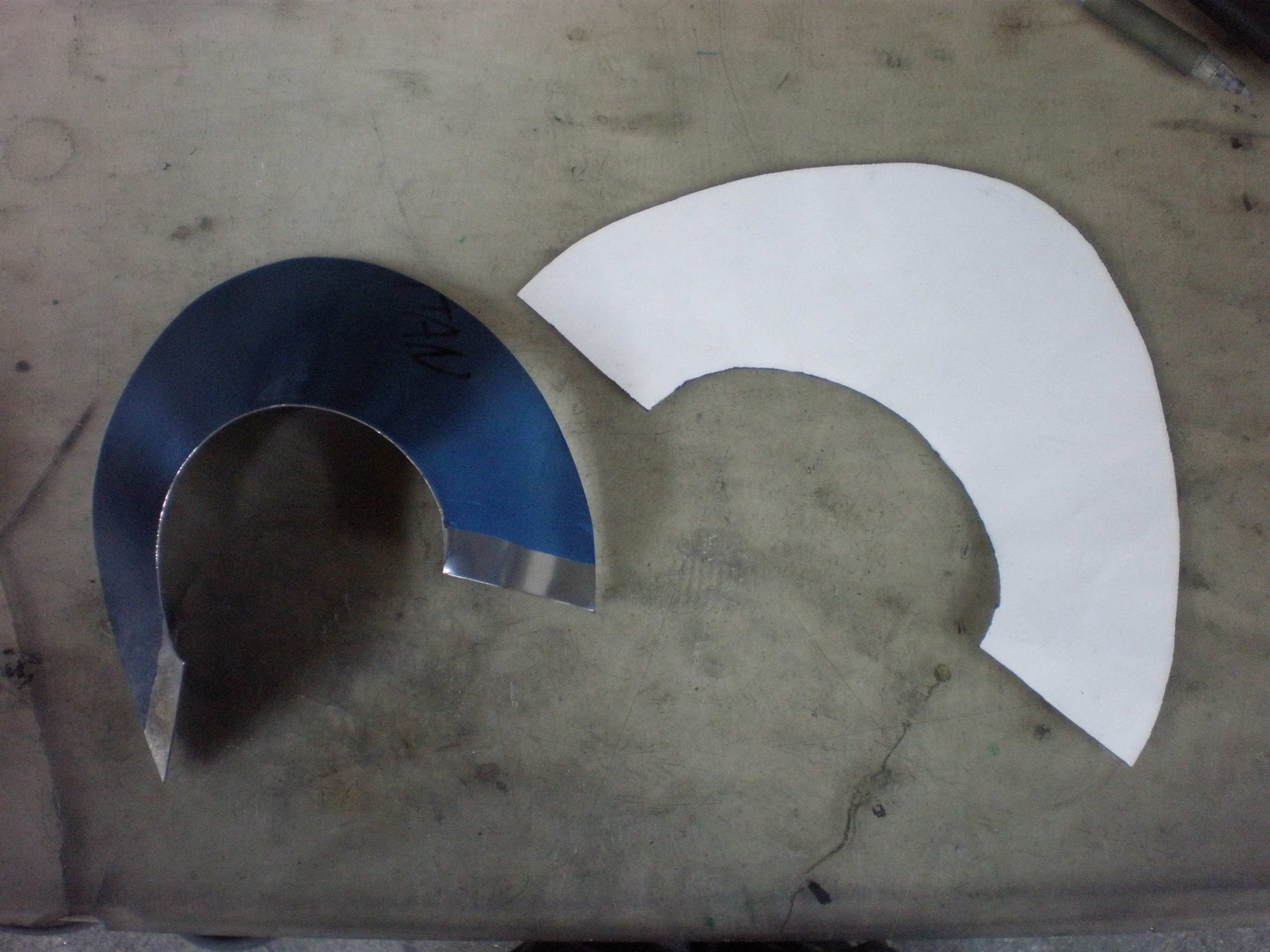

展開した型紙をチタン板に貼り付け、ケガキをします。



チタン板をカットします。使用するチタン板は超薄肉0.6mm厚です。


カットしたチタン板を円錐状に巻き、TIGの、溶接棒を使わない突合せ共付け溶接で円錐パイプにします。

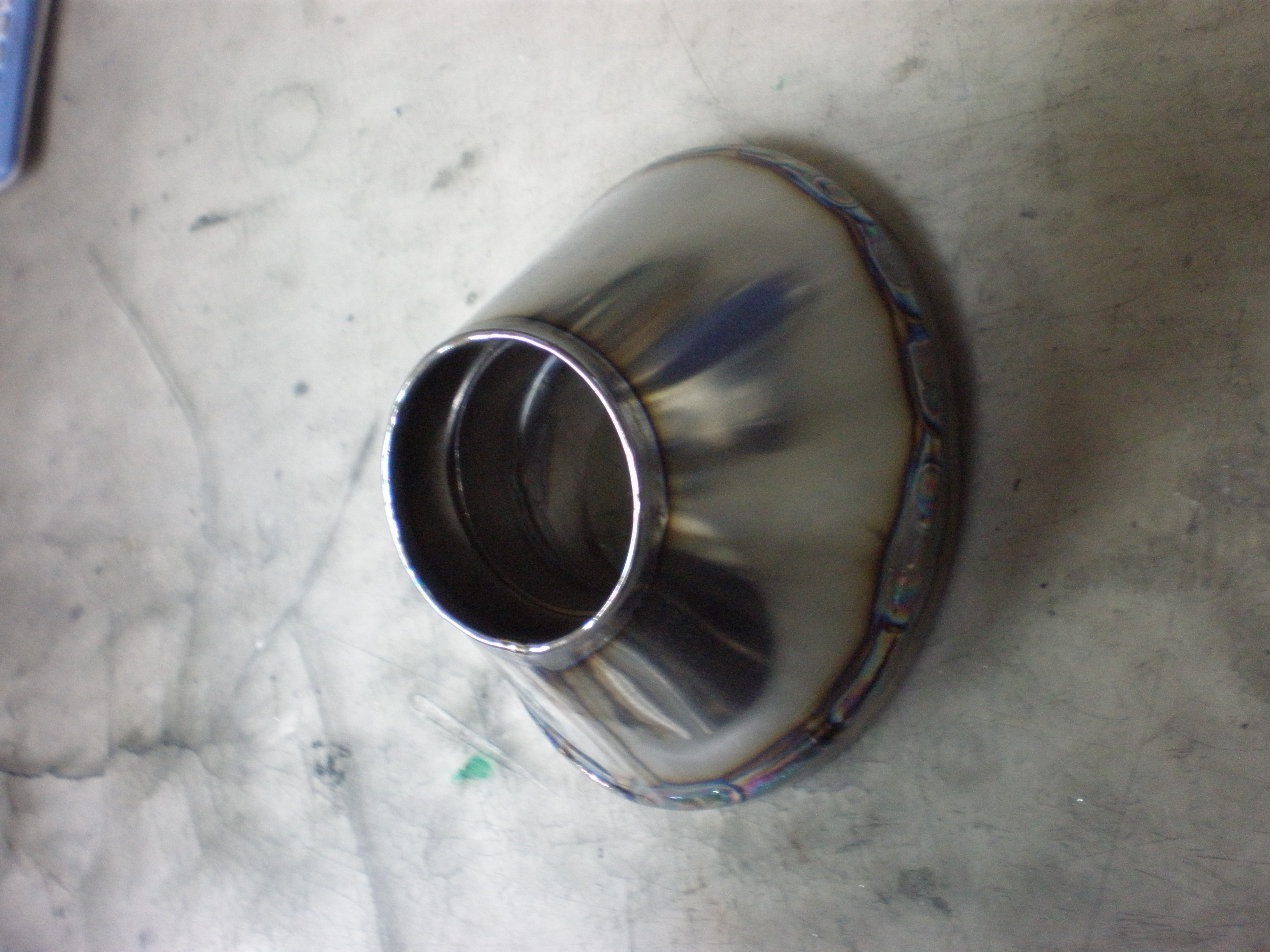

最初に製作したキャップに円錐パイプを被せて両端を共付け溶接します。

プロのTIG溶接経験者ならなおさら、「どうやったらこの部位が共付け出来るのか？」と思うかもしれません。

実はそこは企業秘密なのですが、ヒントはこのブログの一番最初の写真にあります。
不思議に思われる方はいちど拡大して謎探ししてみてください^^

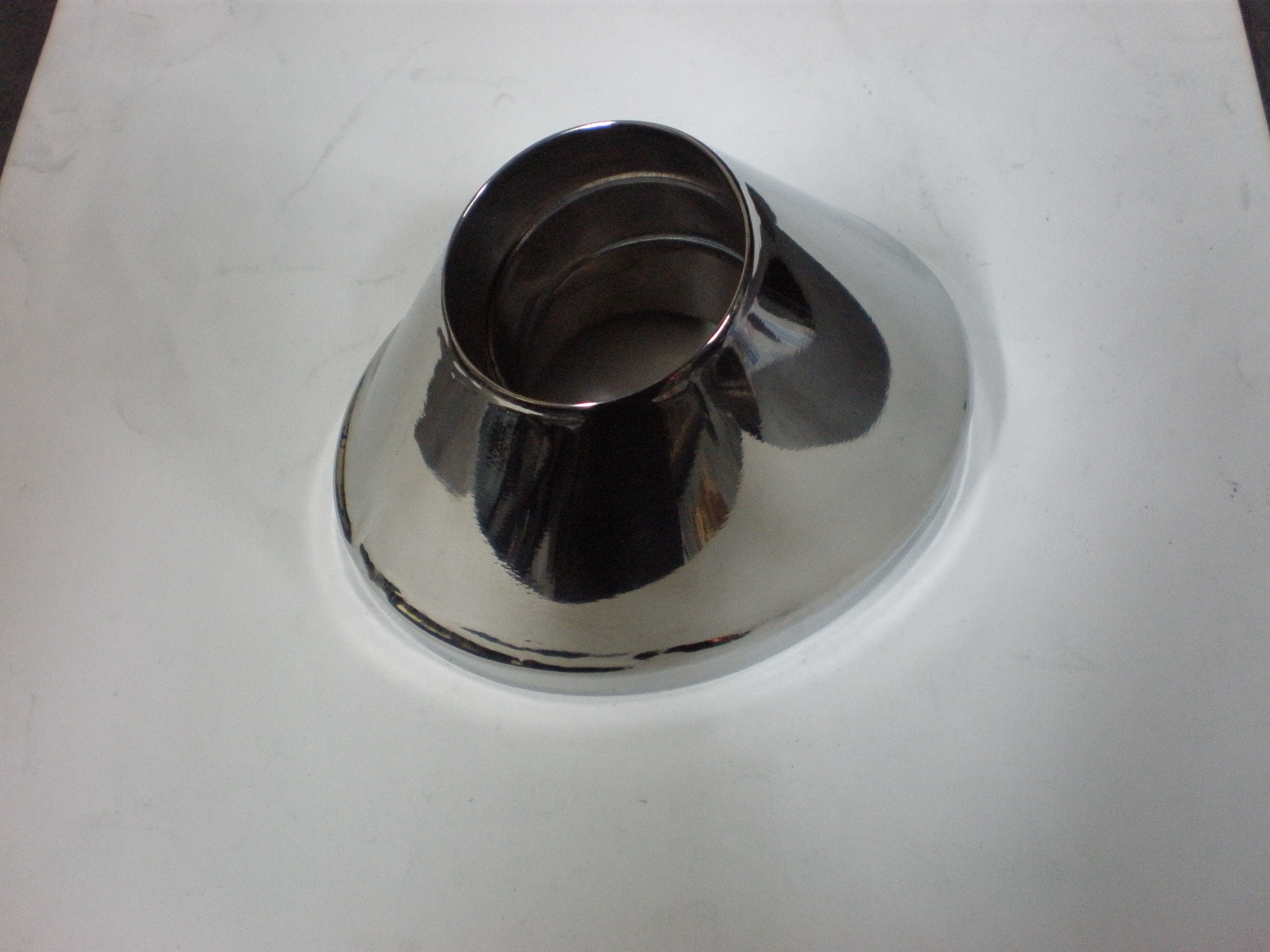

最後に研磨してピカピカにしてキャップの完成です。


次回はサイレンサー本体の製作です。
乞うご期待！！
